詳細說明:
電永磁吸盤通過吸力夾緊固定工件，廣泛用于機械加工和焊接場合。
通過磁力裝夾可使工件定位于吸盤表面，即可作為機械基準，又可作為裝夾區域。吸力均勻分布于整個吸附表面，工件無夾壓變形，保持全面開放狀態，一次裝夾可完成五面加工。由于沒有任何障礙和約束，加工能力可以得到較好的發揮。加工過程無震動，可是切削量加大，刀具壽命延長，粗糙度、精度提高。

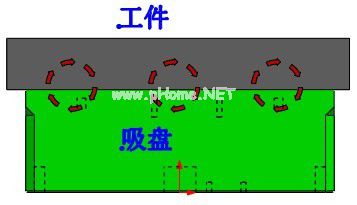

電永磁吸盤對工件的夾持狀態有直接夾持（圖2.1）和間接夾持（圖2.2）。直接夾持：工件與吸盤接觸，通過吸盤對工件的吸力夾持工件。
圖2.1
圖2.2

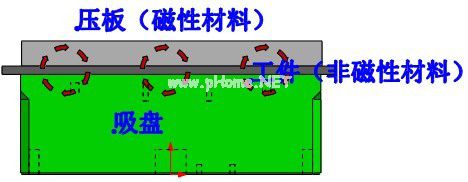

間接夾持通常用于加工非磁性工件（玻璃、塑料、鋁殼等），通過吸盤對壓板的吸力將工件壓緊固定在吸盤上，此時工件與吸盤間的摩擦力（或側推力）起主導作用。對工件的切削力不能大于側推力。此條件下，根據實際加工工藝，可增加其他輔助定位固定方式。若工件頂面需加工，可在壓板合適位置挖空，預留走刀空間。
吸盤控制器可與CNC機臺連鎖。
在加工過程中，可通過退磁再立即充磁的簡單方式消除工件的加工應力。

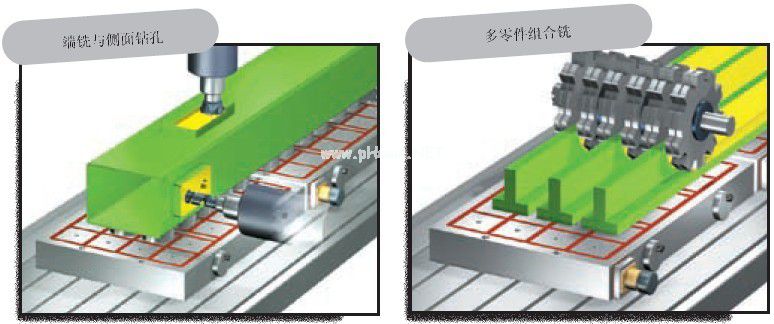

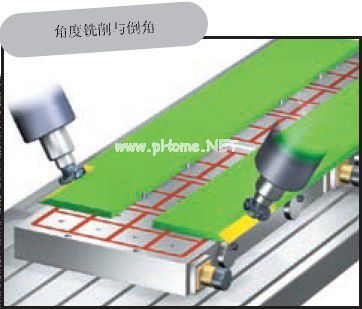

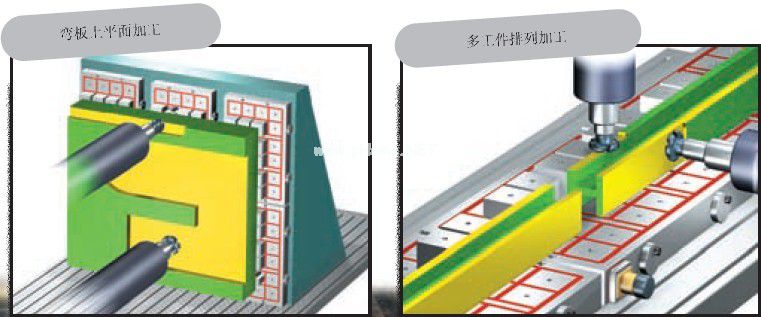

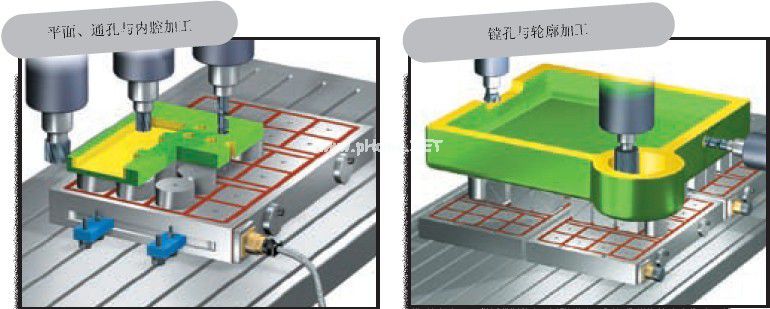

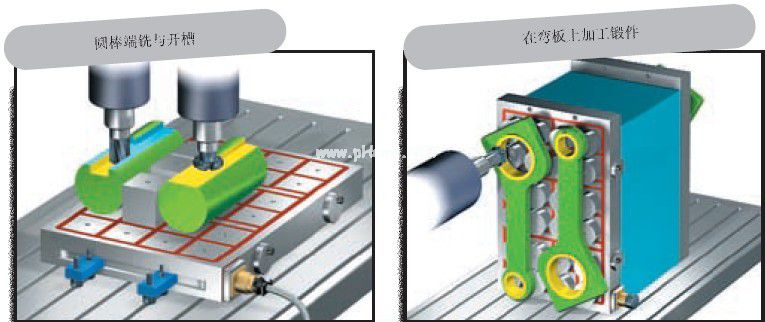

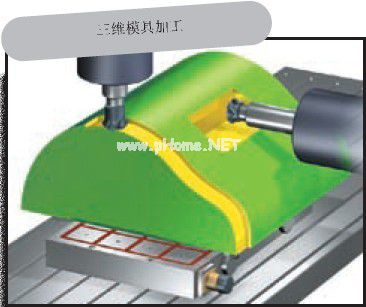

各種加工應用示意附圖：
部分案例：

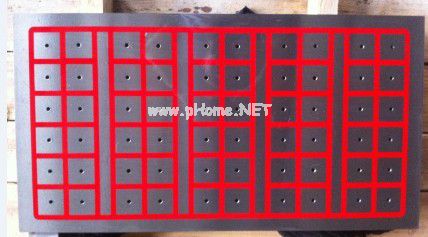

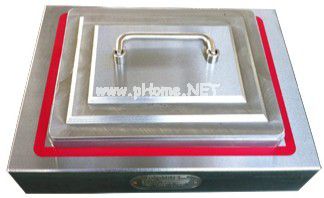

銑削用吸盤（單位面積吸力最大16kg/cm^2）

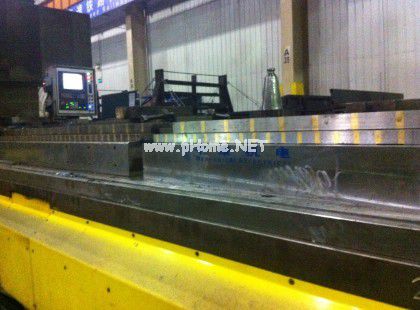

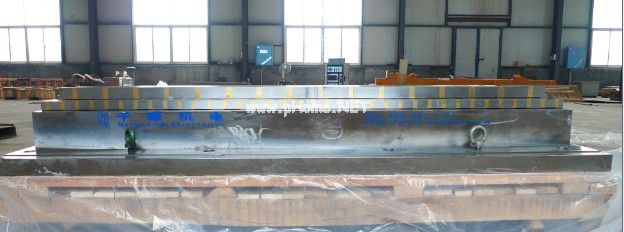

道岔加工吸盤（單位面積最大吸力16kg/cm^2,應用于某合資企業，主要產品出口國外及國內高鐵）

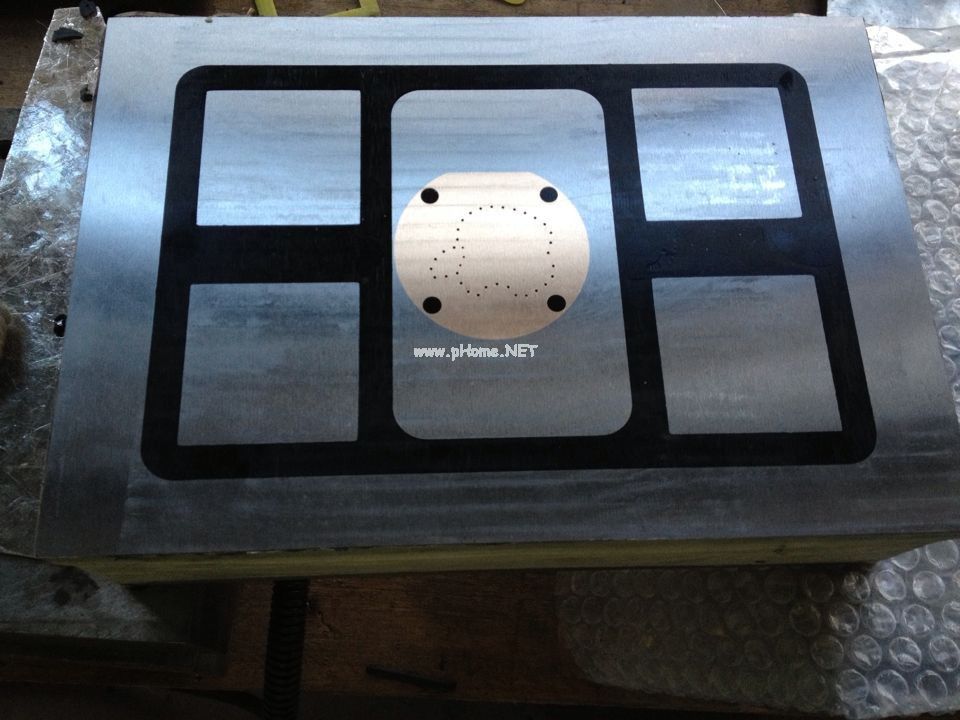

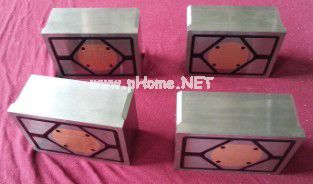

CNC治具小型吸盤（1mm氣隙下最大吸力大于200kg,側推力大于30kg，主要應用于電子產品的間接夾持加工）外形尺寸：140×100×60

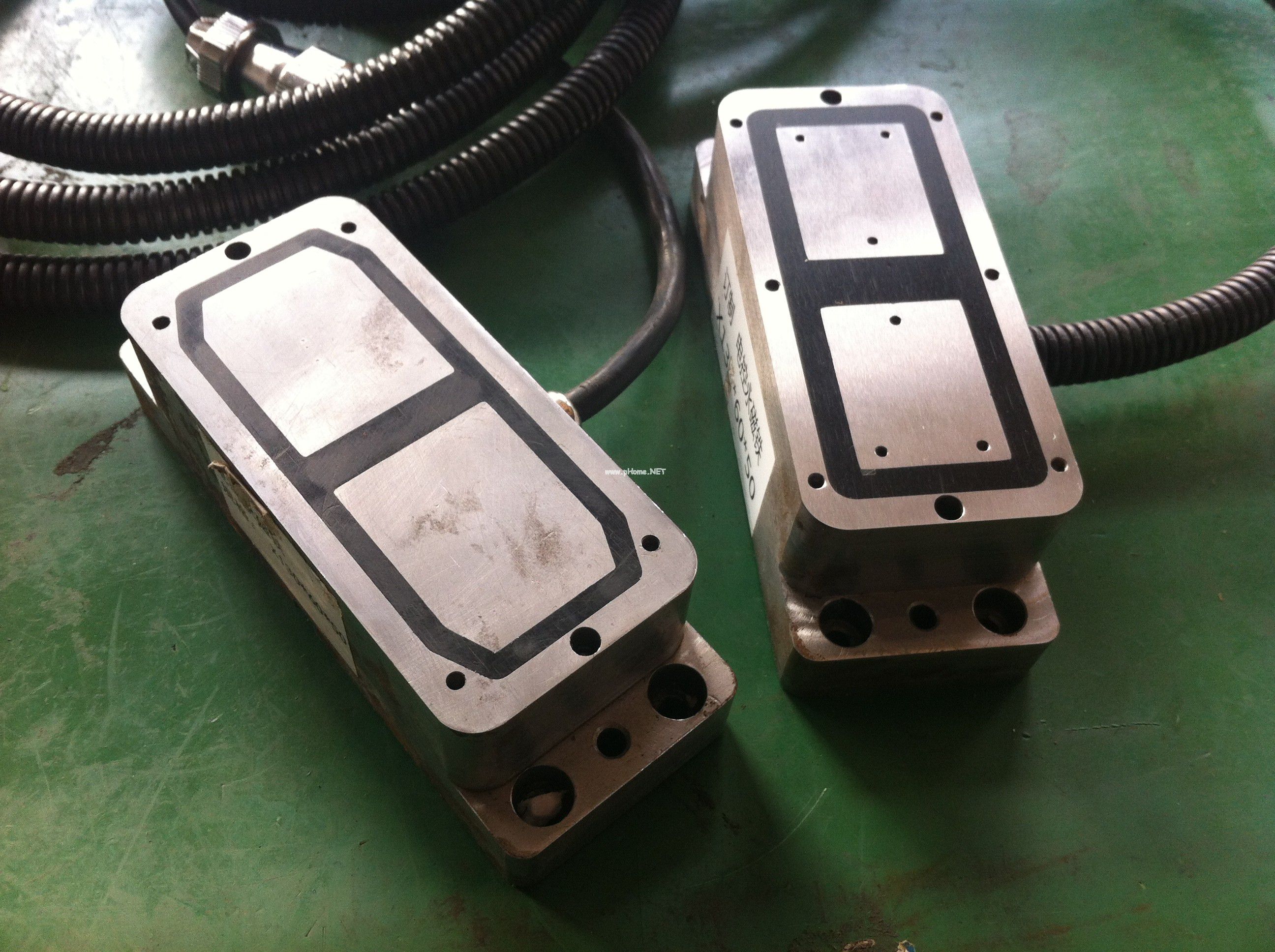

CNC治具吸盤（1mm氣隙下吸力大于200kg,側推力大于30kg) 外形尺寸：260×180×40
CNC治具吸盤（2.5mm氣隙下吸力達到80kg，側推力10kg）外形尺寸：130×60×50

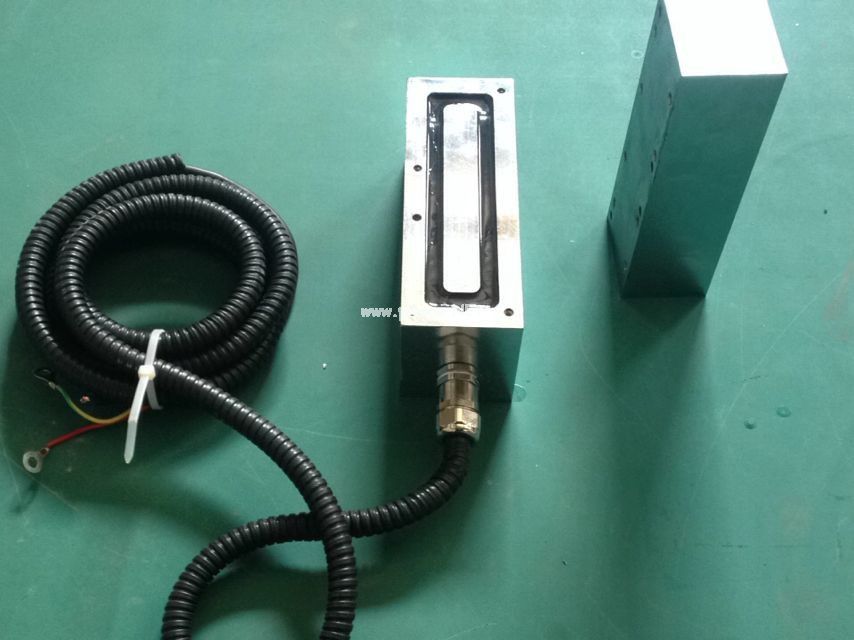

微小型吸盤（吸力150N，外形尺寸：35×60×42）

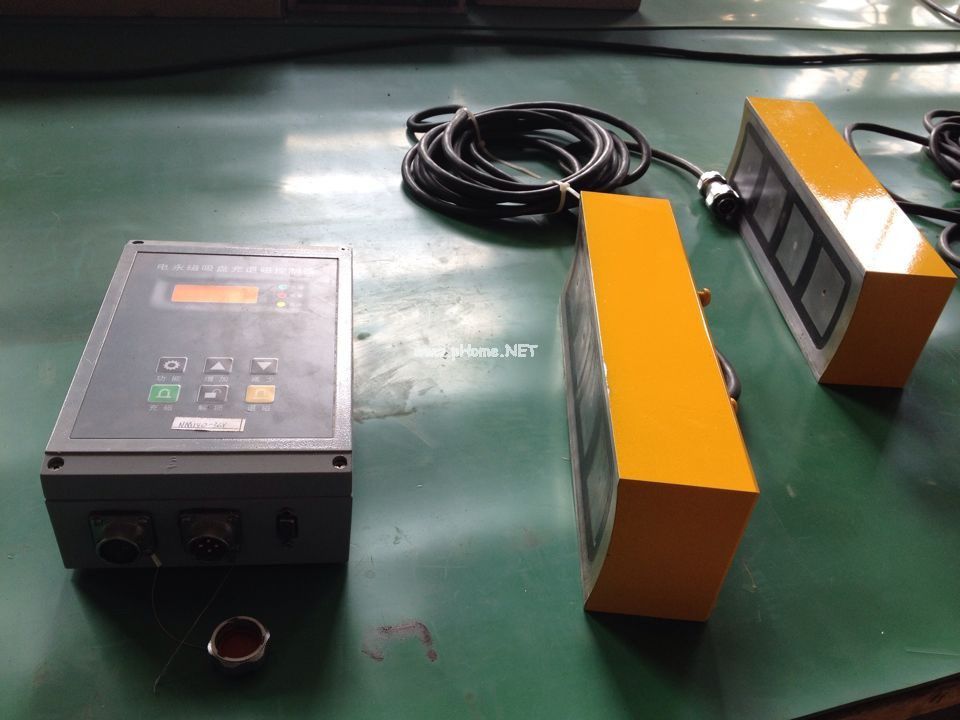

一代電永磁吸盤，控制方式有別于常規（二代）電永磁，不通電吸盤有磁，通電吸盤消磁。吸力按設計確定，不可調。此型設計吸力10—150Kg可調。 外形尺寸：185×65×52/72
玻璃工件裝夾
弧形吸盤（用于自動化設備上的圓形或弧形工件裝夾，吸力大于900kg）
